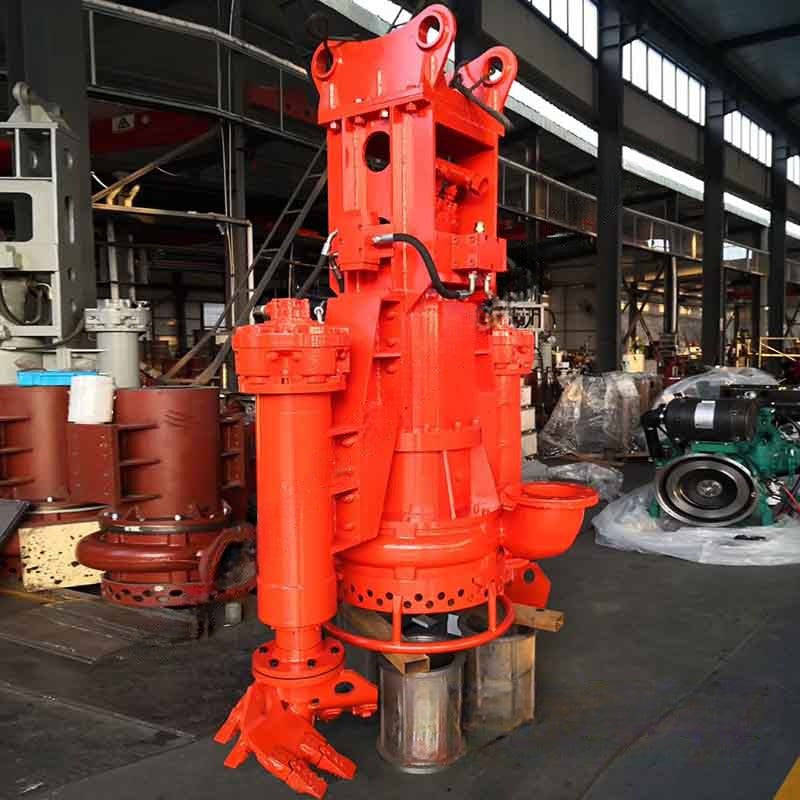

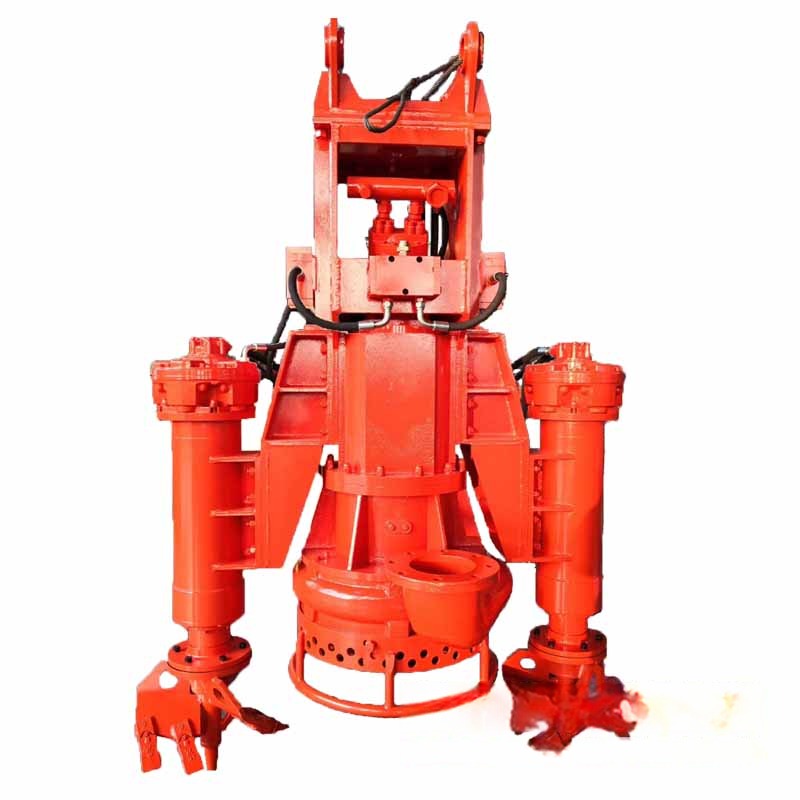

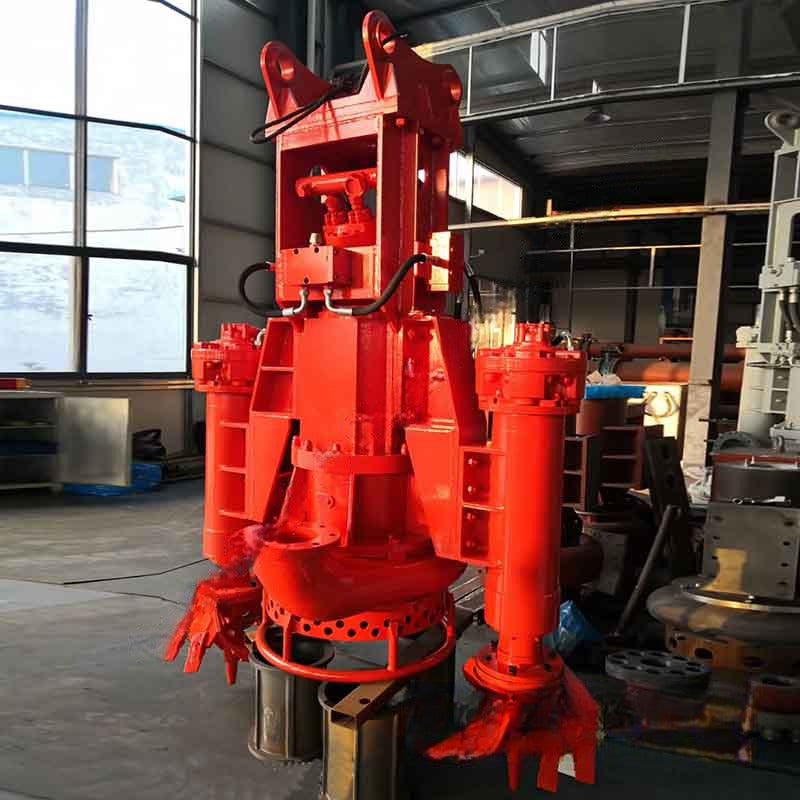

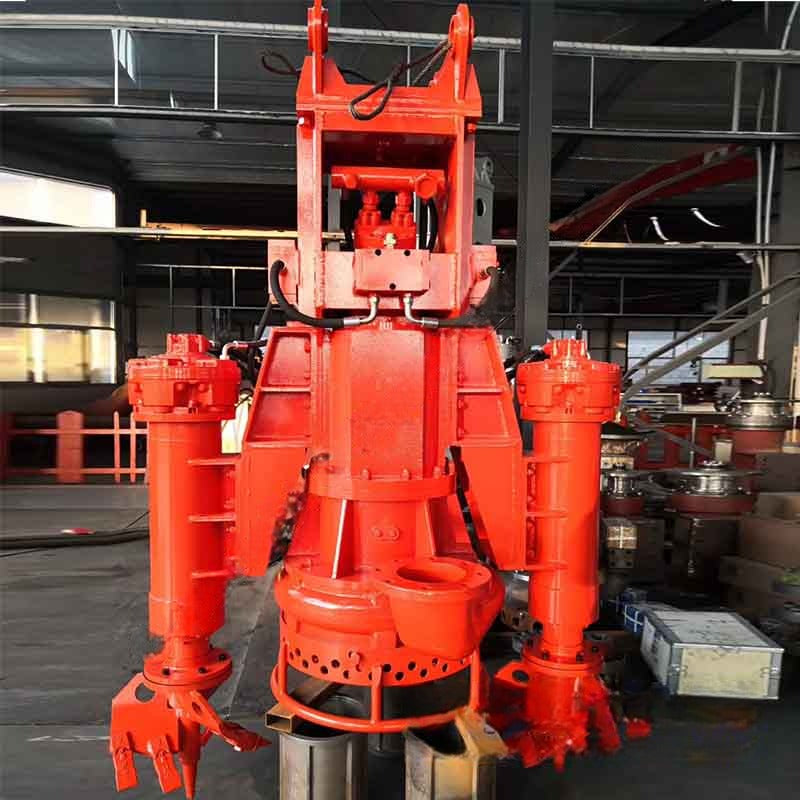

La serie de bombas hidráulicas de dragado TQSY de Hydroman cubre descargas de 80 a 400 mm y caudales de 50 a 1500 m³/h, con cabezal cortador de 3 a 22 kW y paso de partículas de hasta 60 mm. Se instala en la excavadora y toma potencia de su sistema hidráulico, o de un motor diésel donde no hay red eléctrica.
Se emplea en extracción de arena, minería de arena y grava, dragado de canales, puertos y marinas, y mantenimiento portuario. Como el rendimiento depende del medio y la distancia de transporte, XECAR revisa su caso en Colombia antes de cotizar. La página incluye la tabla de modelos disponibles.
Aplicaciones
- Extracción y transporte de arena
- Minería de arena y grava
- Dragado de canales y puertos
- Dragado de marinas
- Mantenimiento de canales portuarios
Especificaciones técnicas
| Tamaño / descarga | 80–400 mm |
|---|---|
| Caudal | 50–1500 m³/h |
| Partícula máx. | 60 mm |
| Concentración máx. | 70% |
| Agitador / cortador | Disponible |
| Sello | Doble sello mecánico |
| Materiales | Alto cromo, hipercromo, SS304, SS316L, CD4MCu, dúplex 2205, etc. |
| Cabezal cortador | 3–22 kW |
| Nota | Debido a las diferentes condiciones de trabajo, el rendimiento de la bomba de dragado hidráulica TQSY puede variar según el medio, la operación, la distancia de transporte y otros factores. |
Características
- Dispositivo de mezcla inferior con opción de agitadores bilaterales o multilaterales que evitan obstrucciones con piezas grandes.
- Concentración de extracción sólido-líquido de 70% o más.
- Se instala en la excavadora y recibe potencia de su sistema hidráulico; con motor diésel opera en zonas sin suministro eléctrico.
- Carcasa, impulsor, revestimientos de desgaste y agitador en aleación de alto cromo; otros materiales a pedido.
- Dispositivo de sellado que evita el cambio frecuente del sello mecánico.
Modelos disponibles
| N.º | Bomba de dragado hidráulica | Motor hidráulico | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Modelo | Tamaño (mm) | Caudal Q (m³/h) | Altura H (m) | Potencia P (kW) | Granulometría (mm) | Salida | Presión | Caudal | |
| 1 | 100TQSY100-10 | 100 | 100 | 10 | 7.5 | 25 | 32 | 25 | 48 |
| 2 | 80TQSY50-22 | 80 | 50 | 22 | 7.5 | 20 | |||
| 3 | 80TQSY50-26 | 80 | 50 | 26 | 11 | 20 | |||
| 4 | 100TQSY80-22 | 100 | 80 | 22 | 11 | 25 | |||
| 5 | 100TQSY130-15 | 100 | 130 | 15 | 11 | 25 | |||
| 6 | 100TQSY60-35 | 100 | 60 | 35 | 15 | 25 | 40 | 25 | 60 |
| 7 | 100TQSY100-28 | 100 | 100 | 28 | 15 | 25 | |||
| 8 | 150TQSY150-15 | 150 | 150 | 15 | 15 | 30 | |||
| 9 | 100TQSY100-35 | 100 | 100 | 35 | 22 | 25 | 50 | 25 | 75 |
| 10 | 100TQSY130-30 | 100 | 130 | 30 | 22 | 25 | |||
| 11 | 150TQSY150-22 | 150 | 150 | 22 | 22 | 30 | |||
| 12 | 150TQSY200-15 | 150 | 200 | 15 | 22 | 35 | |||
| 13 | 150TQSY240-10 | 150 | 240 | 10 | 22 | 35 | |||
| 14 | 100TQSY150-35 | 100 | 150 | 35 | 30 | 25 | 80 | 20 | 120 |
| 15 | 150TQSY180-30 | 150 | 180 | 30 | 30 | 30 | |||
| 16 | 150TQSY240-20 | 150 | 240 | 20 | 30 | 35 | |||
| 17 | 200TQSY300-15 | 200 | 300 | 15 | 30 | 35 | |||
| 18 | 150TQSY280-20 | 200 | 280 | 20 | 37 | 35 | |||
| 19 | 200TQSY350-15 | 200 | 350 | 15 | 37 | 35 | |||
| 20 | 150TQSY200-30 | 150 | 200 | 30 | 45 | 30 | 112 | 27.5 | 168 |
| 21 | 200TQSY350-20 | 200 | 350 | 20 | 45 | 40 | |||
| 22 | 200TQSY400-15 | 200 | 400 | 15 | 45 | 40 | |||
| 23 | 150TQSY240-35 | 150 | 240 | 35 | 55 | 30 | |||
| 24 | 200TQSY300-24 | 200 | 300 | 24 | 55 | 40 | |||
| 25 | 250TQSY500-15 | 250 | 500 | 15 | 55 | 45 | |||
| 26 | 150TQSY240-45 | 150 | 240 | 45 | 75 | 35 | 125 | 28 | 188 |
| 27 | 200TQSY350-35 | 200 | 350 | 35 | 75 | 45 | |||
| 28 | 250TQSY500-20 | 200 | 500 | 20 | 75 | 46 | |||
| 29 | 200TQSY400-40 | 200 | 400 | 40 | 90 | 45 | 160 | 27 | 240 |
| 30 | 250TQSY550-25 | 200 | 550 | 25 | 90 | 45 | |||
| 31 | 300TQSY660-30 | 300 | 660 | 30 | 110 | 50 | |||
| 32 | 300TQSY800-22 | 300 | 800 | 22 | 110 | 50 | |||
| 33 | 250TQSY500-45 | 300 | 500 | 45 | 132 | 50 | 200 | 27.5 | 300 |
| 34 | 300TQSY700-35 | 300 | 700 | 35 | 132 | 50 |
Preguntas frecuentes
¿Cómo cotizo Bomba hidráulica de dragado TQSY?
Agregue el producto a la cotización y envíela por WhatsApp, o escríbanos directamente con la referencia. Un asesor de XECAR le responde con precio, disponibilidad y tiempo de entrega.
¿Qué datos necesito para seleccionar el modelo correcto?
Caudal requerido (m³/h), altura total o distancia de bombeo, tipo y tamaño de los sólidos, concentración de la mezcla, profundidad de trabajo y la energía disponible en el sitio. Con esos datos le recomendamos el modelo y la configuración.
¿Qué necesito para accionar una bomba hidráulica?
Una fuente de aceite hidráulico: el circuito auxiliar de una excavadora o una unidad de potencia hidráulica. El modelo se elige según el caudal y la presión de aceite disponibles; envíenos los datos del equipo y verificamos la compatibilidad.
¿Hacen envíos a toda Colombia?
Sí. XECAR despacha a todo el país y le acompaña en la selección del equipo y el suministro de repuestos.
