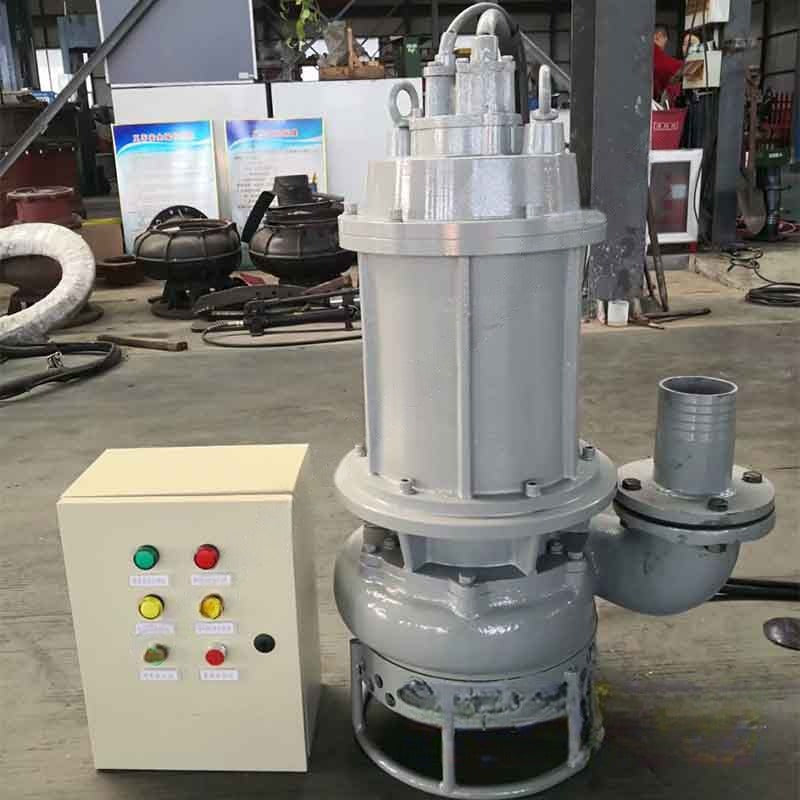

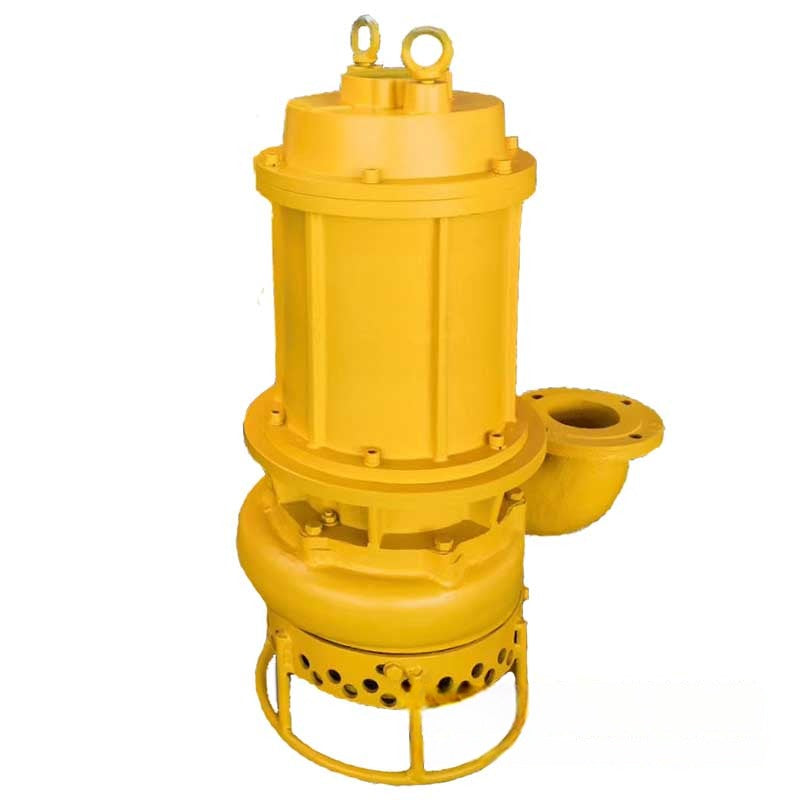

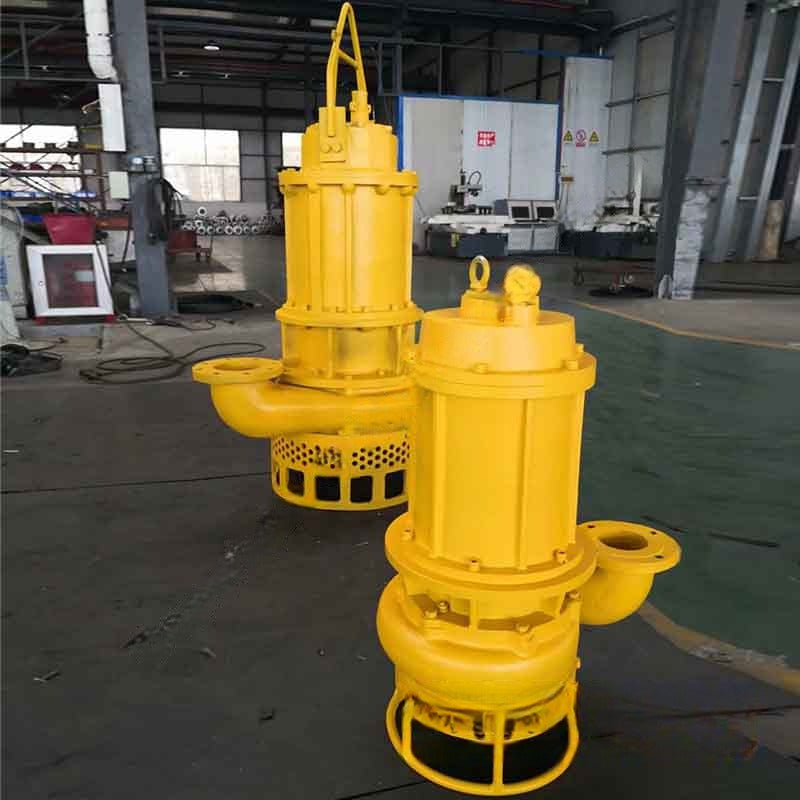

Bomba sumergible para dragado de arena

Esta bomba sumergible para dragado de arena de Hydroman es una electrobomba compuesta por impulsor de alto cromo, carcasa semivoluta o concéntrica, paquete de sellos, colador y agitador que pone los sólidos en suspensión. Alcanza caudales de 7 a 2400 m³/h, con potencias de 0.75 a 315 kW y paso de partículas de hasta 120 mm; para trabajo semisumergido puede incluir camisa de refrigeración.

Se ha empleado en el dragado de ríos y canales para crear o recuperar la navegabilidad, retirar contaminantes del lecho y restaurar riberas. XECAR la ofrece en Colombia con orientación técnica en la selección y cotización según su proyecto.

Aplicaciones

• Dragado de ríos y canales
• Recuperación de navegabilidad
• Remoción de contaminantes del lecho
• Restauración de riberas

Especificaciones técnicas

Características

• Motor: puede ser eléctrico o hidráulico. La refrigeración de la bomba eléctrica sumergible para dragado de arena es importante. Si la bomba trabaja semisumergida o va a trabajar en seco por periodos prolongados, debe incluir camisa de refrigeración. Para bombas eléctricas sumergibles de arena de servicio pesado se recomienda un motor con aislamiento clase H. También pueden incluir sensores de alta temperatura y/o humedad.
• Impulsor: es el componente giratorio de la bomba sumergible para dragado de arena y transfiere la fuerza centrífuga a la arena. Por lo general se fabrica en aleación esferoidal de alto cromo, muy resistente a la abrasión. Puede ser cerrado, semiabierto, abierto o empotrado.
• Carcasa: suele ser de forma semivoluta o concéntrica. Normalmente es de hierro fundido, pero según la aplicación puede incluir recubrimiento anticorrosivo o fabricarse en aleaciones especiales para aplicaciones abrasivas.
• Conjunto de eje y rodamientos: el eje transmite el movimiento rotatorio del motor al impulsor. Cuenta con rodamientos de rodillos de servicio pesado que evitan su desplazamiento en otras direcciones y reducen la vibración.
• Camisa del eje: su función es proteger el eje. Está fabricada en material resistente a la corrosión y la abrasión.
• Paquete de sellos: evita la fuga de lodo hacia el motor y los rodamientos. Puede estar compuesto por sellos de labio, sellos mecánicos o sellos híbridos.
• Placas de desgaste superior e inferior: están ubicadas encima y debajo del impulsor y están sujetas a desgaste. La calibración de sus holguras maximiza la eficiencia de la bomba sumergible para dragado de arena.
• Colador: impide el ingreso de partículas grandes que podrían atascarse en la zona del impulsor y dañar la bomba.

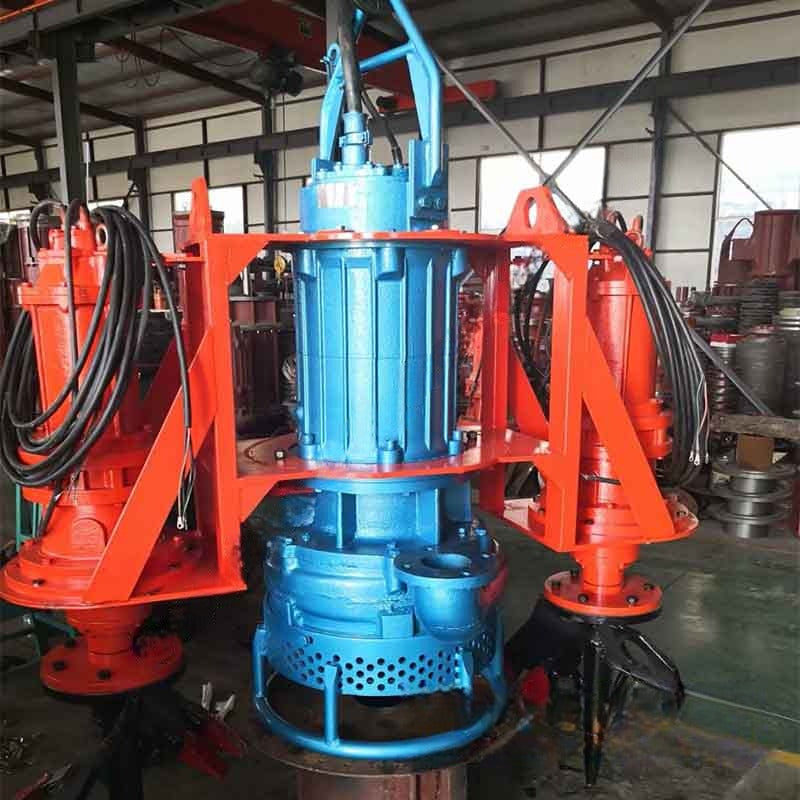

• Agitador: permite que la bomba recoja los sedimentos, poniendo los sólidos en suspensión. Gracias al diseño de sus aspas, genera un flujo continuo de líquido a alta presión hacia los sedimentos; este flujo, en forma de cono, transporta los sólidos al ojo del impulsor y logra una alta concentración de sólidos. El agitador también evita que los sólidos tapen los orificios del colador.
