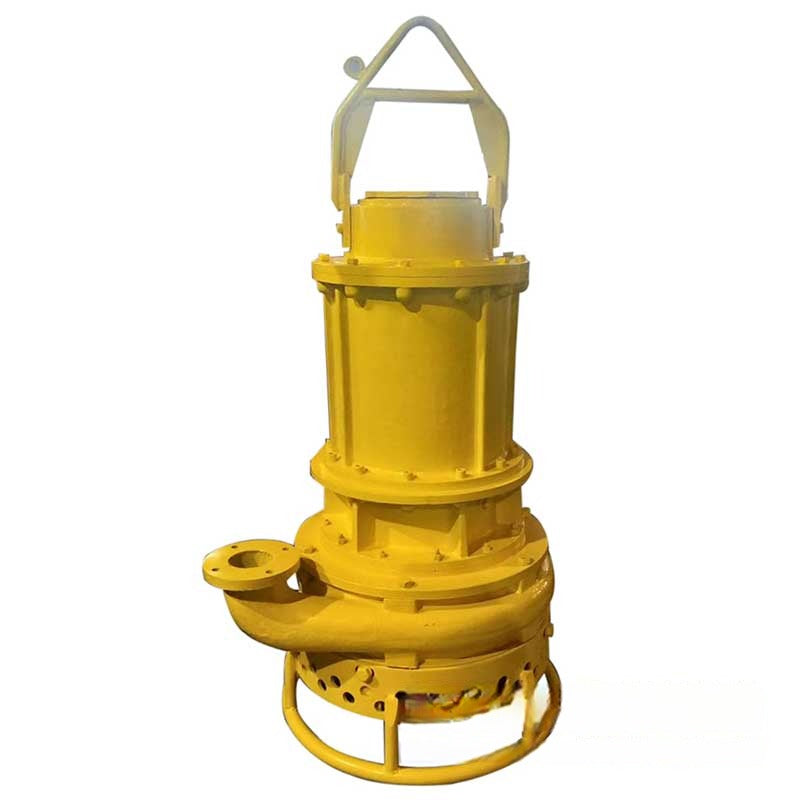

  • Bombas sumergibles de arena serie TSQ Hydroman

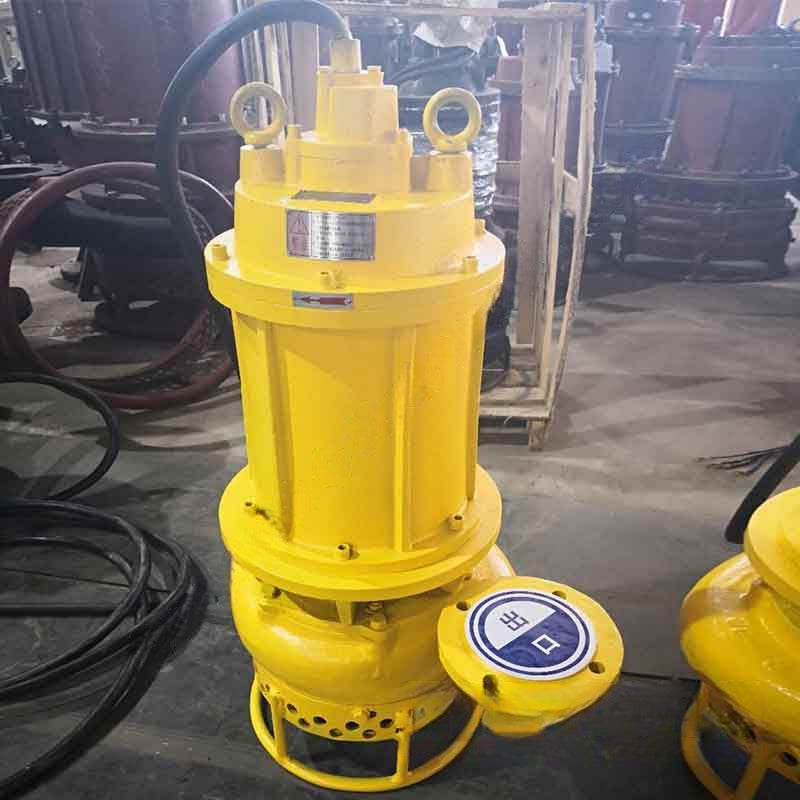

  • Bombas sumergibles de arena serie TSQ - 2

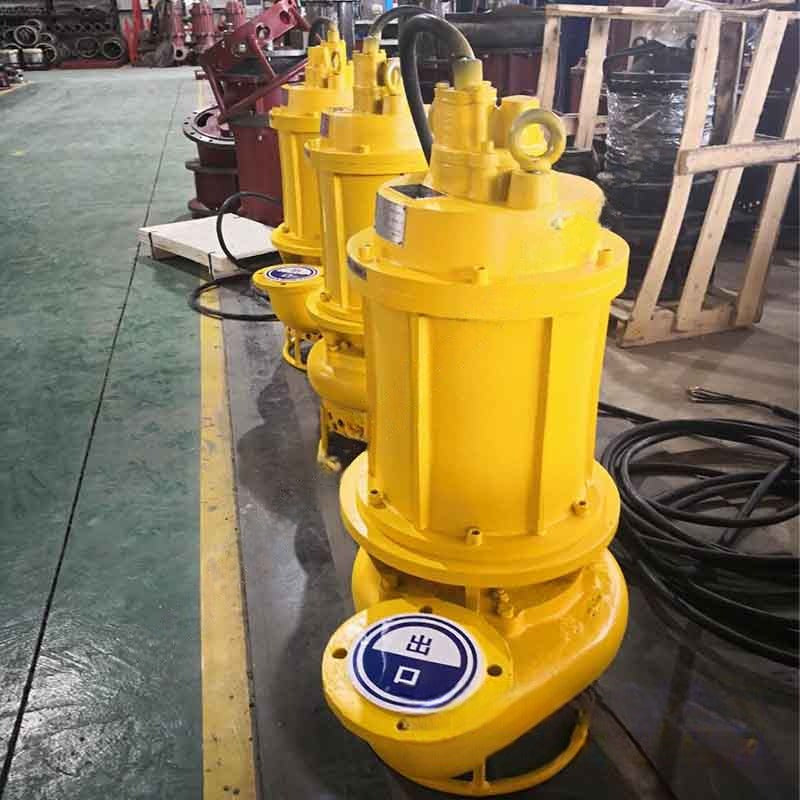

  • Bombas sumergibles de arena serie TSQ - 3

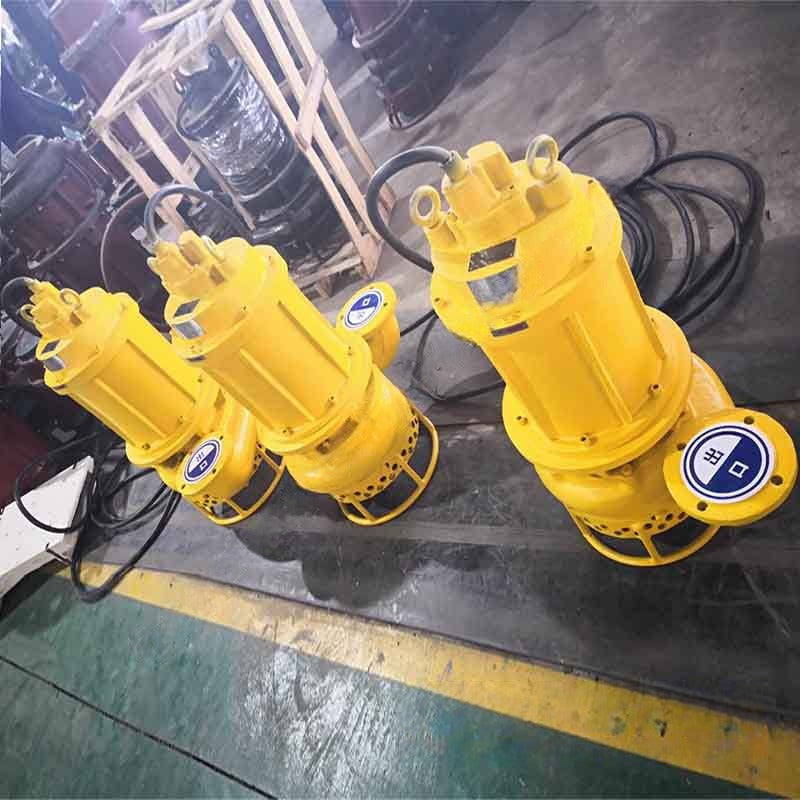

  • Bombas sumergibles de arena serie TSQ - 4
1 4

Hydroman

Bombas sumergibles de arena serie TSQ

Bombas sumergibles de arena serie TSQ

HYD-TSQ

Electrobombas sumergibles de arena Hydroman serie TSQ, de 0.75 a 315 kW y partículas de hasta 120 mm. Disponibles en Colombia. Cotice con XECAR.

Caudal
7–2400 m³/h
Potencia
0.75–315 kW
Partícula máx.
120 mm
Descarga
50–400 mm

Sectores de uso
Cotizar por WhatsApp
  • Bombas Hydroman con respaldo técnico XECAR
  • Más de 30 años en el sector hidráulico
  • Cotización y asesoría técnica por WhatsApp
Ver todos los detalles

La serie TSQ reúne las electrobombas sumergibles de arena con agitador de Hydroman, concebidas para dragar y transportar arena, grava, piedra, fangos, lodo de mineral y lodo de carbón. La gama abarca potencias de 0.75 a 315 kW, caudales de 7 a 2400 m³/h y paso de partículas de hasta 120 mm, con partes de desgaste en aleación de alto cromo y capacidad de manejar hasta 70% de sólidos.

Atiende minería, dragado de ríos, lagos y puertos, y obras de construcción que requieren mover sólidos de gran tamaño. Esta página incluye la tabla con los modelos de la serie; XECAR le asesora en Colombia para seleccionar el modelo y le envía su cotización.

Aplicaciones

  • Dragado de arena y grava
  • Bombeo de lodo de mineral y de carbón
  • Minería con sólidos de gran tamaño
  • Obras de construcción
  • Dragado de ríos, lagos y puertos

Especificaciones técnicas

Tamaño / descarga 50–400 mm
Caudal 7–2400 m³/h
Potencia 0.75–315 kW
Partícula máx. 120 mm
Agitador / cortador Disponible
Materiales Alto cromo, hipercromo, SS304, SS316L, Duplex SS, etc.

Características

  • Todos los motores eléctricos sumergibles tienen aislamiento clase H y un factor de servicio mínimo de 1.25.
  • Las bombas de arena sumergibles TSQ cuentan con un sistema exclusivo de sello de labio que impide que el material penetre el sello.
  • Los materiales de alta calidad garantizan una larga vida útil de todos los componentes.
  • El sensor de temperatura, integrado en el motor eléctrico, y el sensor de humedad, en la cámara de aceite, están disponibles como opciones para proteger la bomba en aplicaciones exigentes.
  • La placa de desgaste ajustable de alto cromo en el lado de succión mantiene el máximo rendimiento por periodos prolongados mediante un simple ajuste de la holgura entre la placa de desgaste y el impulsor.
  • Partes de desgaste reemplazables: carcasas, impulsores y placas de desgaste se pueden reemplazar de forma independiente.
  • Puertos de inspección de aceite lubricante: un puerto de gran angular en el exterior de la bomba de arena sumergible facilita la inspección del nivel de aceite del sello del eje y el acceso para el cambio de aceite.
  • La acción de excavación la generan las aspas del agitador de alto cromo, que levantan los sedimentos asentados para que sean succionados por la bomba de arena sumergible, creando un flujo continuo de lodo concentrado.

Modelos disponibles

N.º Modelo Caudal (m³/h) Altura H (m) Potencia P (kW) Velocidad N (r/min) Eficiencia η(%) Partícula máx. (mm) Tamaño (mm)
1 TSQ25-12-3 25 12 3 1450 50 7 50
2 TSQ20-25-4 20 25 4 1450 43 6 50
3 TSQ45-15-5.5 45 15 5.5 1450 58 13 80
4 TSQ20-30-5.5 20 30 5.5 1450 48 7 50
5 TSQ50-10-5.5 50 10 5.5 1450 60 13 80
6 TSQ25-30-7.5 25 30 7.5 1460 54 7 80
7 TSQ32-20-7.5 32 20 7.5 1460 53 13 80
8 TSQ45-15-7.5 45 15 7.5 1460 55 13 80
9 TSQ100-10-7.5 100 10 7.5 1460 60 21 100
10 TSQ30-30-7.5 24 31 7.5 1460 43 13 80
30 30
36 29
11 TSQ70-20-11 70 20 11 1460 55 13 80
12 TSQ25-40-11 25 40 11 1460 48 13 80
13 TSQ50-21-11 35 22 11 1460 48 21 80
50 21
60 20
14 TSQ50-26-11 35 29 11 1460 48 13 80
50 26
60 24
15 TSQ100-16-11 70 20 11 1460 55 21 100
100 16
120 15
16 TSQ100-18-11 70 20 11 1460 55 21 100
100 18
120 15
17 TSQ25-40-15 18 41 15 1460 35 13 80
25 40
30 39
18 TSQ50-26-15 35 29 15 1460 48 13 80
50 26
60 24
19 TSQ50-35-15 35 38 15 1460 47 13 100
50 35
60 32
20 TSQ60-30-15 42 33 15 1460 50 13 100
60 30
72 27
21 TSQ75-25-15 52 28 15 1460 51 13 100
75 25
90 22
22 TSQ100-18-15 70 20 15 1460 55 21 100
100 18
120 15
23 TSQ150-15-15 105 17 15 1460 56 21 100
150 15
180 13
24 TSQ200-12-18.5 200 12 18.5 980 50 45 150
25 TSQ75-35-22 52 38 22 980 48 13 100
75 35
90 32
26 TSQ75-45-22 52 48 22 980 48 13 100
75 45
90 42
27 TSQ100-25-22 70 27 22 980 55 14 100
100 25
120 22
28 TSQ150-22-22 105 25 22 980 60 32 150
150 22
180 20
29 TSQ200-15-22 140 17 22 980 60 45 150
200 15
240 13.5
30 TSQ100-35-30 70 38 30 980 50 21 100
100 35
120 31
31 TSQ150-30-30 105 33 30 980 50 21 150
150 30
180 26
32 TSQ200-25-30 140 28 30 980 52 25 150
200 25
240 21
33 TSQ250-20-30 175 23 30 980 60 25 150
250 20
300 18
34 TSQ300-15-30 300 15 30 980 57 28 200
35 TSQ100-50-37 70 53 37 980 43 13 100
100 50
120 47
36 TSQ300-20-37 240 22 37 980 58 28 150

Preguntas frecuentes

¿Cómo cotizo Bombas sumergibles de arena serie TSQ?

Agregue el producto a la cotización y envíela por WhatsApp, o escríbanos directamente con la referencia. Un asesor de XECAR le responde con precio, disponibilidad y tiempo de entrega.

¿Qué datos necesito para seleccionar el modelo correcto?

Caudal requerido (m³/h), altura total o distancia de bombeo, tipo y tamaño de los sólidos, concentración de la mezcla, profundidad de trabajo y la energía disponible en el sitio. Con esos datos le recomendamos el modelo y la configuración.

¿Necesito agitador o cabezal cortador?

El agitador mantiene los sólidos en suspensión en lodos y arena sedimentada; el cabezal cortador desagrega material compactado como arcilla o barro. Según el material le indicamos cuál conviene.

¿Hacen envíos a toda Colombia?

Sí. XECAR despacha a todo el país y le acompaña en la selección del equipo y el suministro de repuestos.
