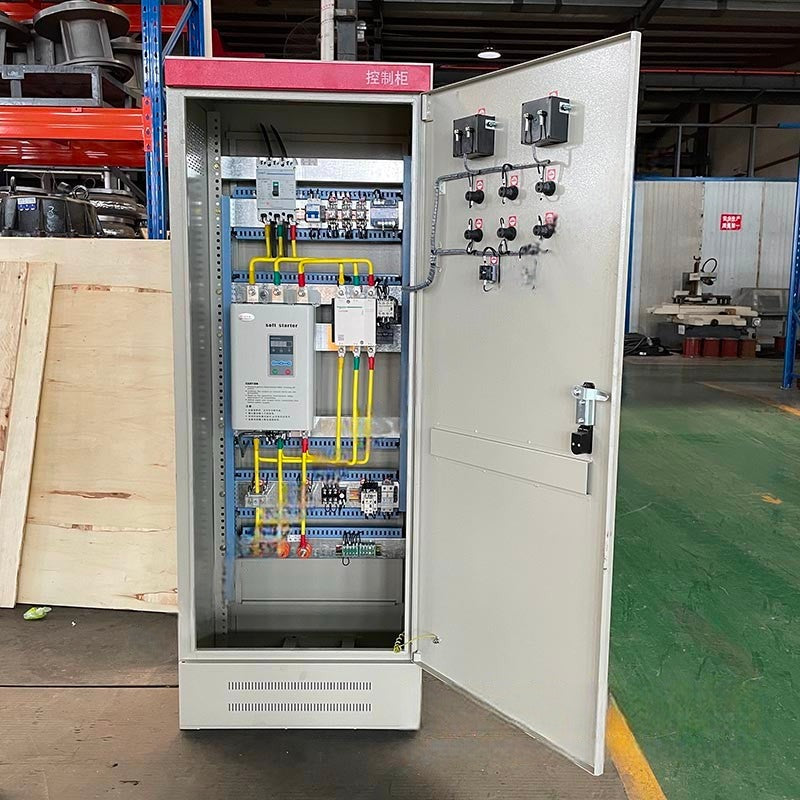

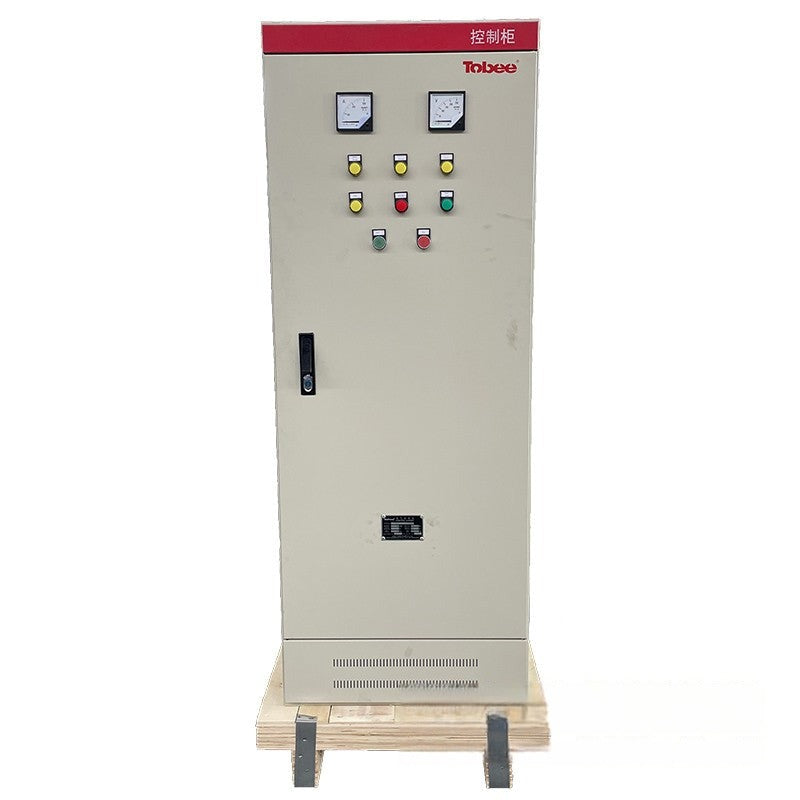

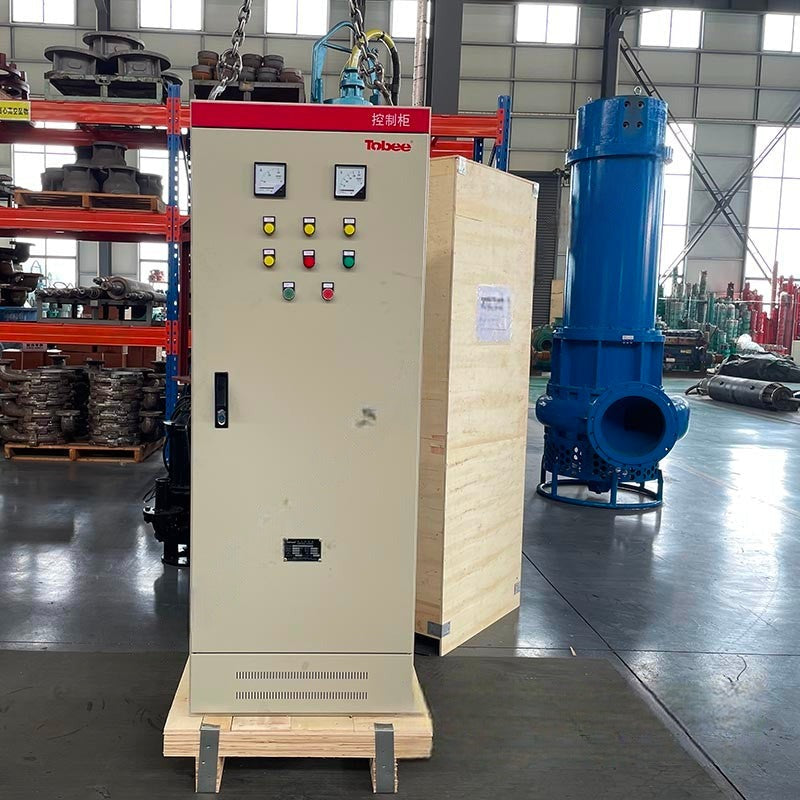

Este tablero de control con arrancador suave de Hydroman permite elegir entre arranque suave, arranque por pulso o arranque a plena tensión, y entre parada suave o libre. Cubre motores de 2,2 a 600 kW, con corriente nominal de operación de 4 a 1200 A, alimentación trifásica de 380 V y modo de operación con ahorro de energía.

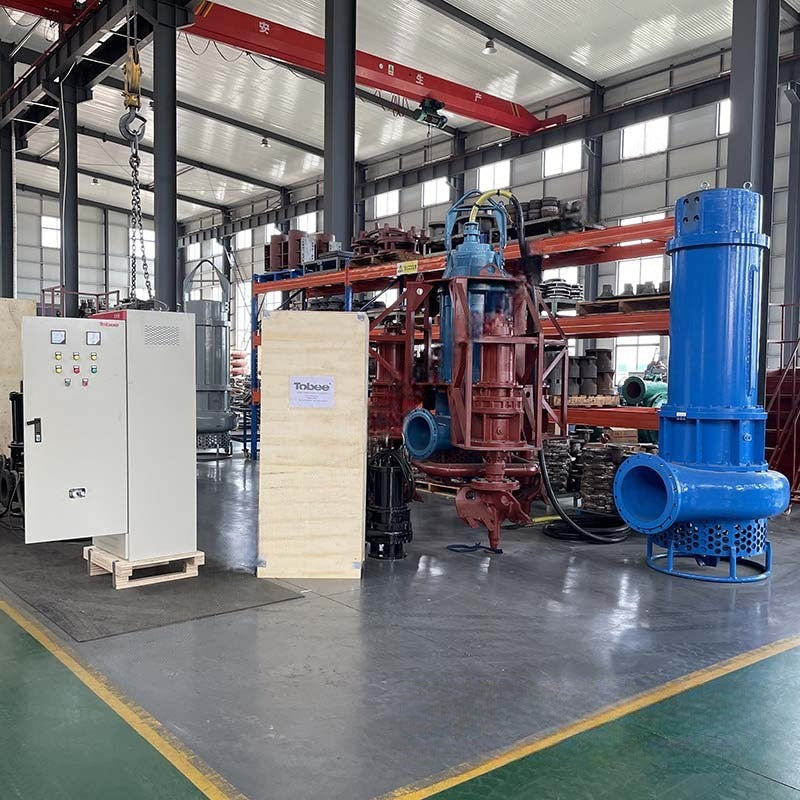

Se aplica en el arranque y la protección de bombas sumergibles frente a bajo voltaje, sobrecarga, cortocircuito o falta de fase. La página incluye la tabla con 33 modelos; XECAR le asesora en Colombia y le envía la cotización.
Aplicaciones
- Arranque suave de bombas sumergibles
- Protección de motores trifásicos
- Operación con ahorro de energía
Especificaciones técnicas
| Voltaje de alimentación | 380 V trifásico ± 10% |
|---|---|
| Características de carga | Voltaje de alimentación de entrada 380 V/50 Hz |
| Motor aplicable | 2,2–600 kW |
| Corriente nominal de operación | 4–1200 A |
| Arranque | Arranque suave, arranque por pulso, arranque a plena tensión |
| Voltaje de arranque | 20–90% U |
| Corriente de arranque | 150%-600% de la corriente a plena carga del motor (FLA) (ajustable) |
| Modo de parada | Parada suave, parada libre |
| Tiempo de parada | 0–60 s |
| Operación | Operación normal, operación en ahorro de energía |
| Protección | Bajo voltaje, sobrecarga, cortocircuito, falta de fase, desbalance de corriente, etc. |
| Rango de temperatura ambiente | -20 °C ~ +45 °C |
| Humedad relativa | 20–90% HR sin condensación |
| Altura de instalación | Hasta 1000 m s. n. m.; por encima de esta altura se requiere reducción de capacidad (derating). |
Modelos disponibles
| Modelo de motor | Potencia (kW) | Voltaje (V) | Corriente (A) | Eficiencia (%) | Factor de potencia (COS Ø) | Frecuencia (Hz) | Panel de control |
|---|---|---|---|---|---|---|---|
| 1222/4-22 | 22 | 380 | 47 | 84 | 0.80 | 50Hz | WeSs-22kW |
| 1222/4-25 | 25 | 380 | 53 | 84.5 | 0.80 | 50Hz | WeSs-30kW |
| 1222/4-30 | 30 | 380 | 64 | 85 | 0.82 | 50Hz | WeSs-30kW |
| 1222/4-37 | 37 | 380 | 78 | 85 | 0.82 | 50Hz | WeSs-37kW |
| 1222/4-44 | 44 | 380 | 91 | 86 | 0.82 | 50Hz | WeSs-45kW |
| 1222/4-55 | 55 | 380 | 113 | 86 | 0.82 | 50Hz | WeSs-55kW |
| 1222/2-75 | 75 | 380 | 152.3 | 87 | 0.86 | 50Hz | WeSs-75kW |
| 1222/2-87 | 87 | 380 | 182.8 | 87 | 0.86 | 50Hz | WeSs-90kW |
| 1222/2-100 | 100 | 380 | 203.1 | 87 | 0.86 | 50Hz | WeSs-110kW |
| 1228/2-120 | 120 | 380 | 234 | 88 | 0.89 | 50Hz | WeSs-132kW |
| 1228/2-140 | 140 | 380 | 272 | 88 | 0.89 | 50Hz | WeSs-160kW |
| 1234/2-180 | 180 | 380 | 351 | 88.5 | 0.88 | 50Hz | WeSs-185kW |
| 1234/2-220 | 220 | 380 | 420 | 89.5 | 0.89 | 50Hz | WeSs-220kW |
| 1234/2-260 | 260 | 380 | 496 | 89.5 | 0.89 | 50Hz | WeSs-260kW |
| 1234/2-300 | 300 | 380 | 432 | 90 | 0.89 | 50Hz | WeSs-300kW |
| 1234/2-350 | 350 | 380 | 502 | 90.5 | 0.89 | 50Hz | WeSs-350kW |
| 1234/2-410 | 410 | 380 | 585 | 90.5 | 0.89 | 50Hz | WeSs-410kW |
| 1222/4-22 | 22 | 460 | 41 | 84.5 | 0.80 | 60Hz | WeSs-22kW/460V |
| 1222/2-30 | 30 | 460 | 55 | 81.5 | 0.84 | 60Hz | WeSs-30kW/460V |
| 1222/2-37 | 37 | 460 | 66 | 83.5 | 0.84 | 60Hz | WeSs-37kW/460V |
| 1222/2-44 | 44 | 460 | 77 | 84 | 0.85 | 60Hz | WeSs-45kW/460V |
| 1222/2-55 | 55 | 460 | 95 | 85.5 | 0.85 | 60Hz | WeSs-55kW/460V |
| 1222/2-64 | 64 | 460 | 110 | 85.5 | 0.85 | 60Hz | WeSs-75kW/460V |
| 1222/2-87 | 87 | 460 | 151 | 87.5 | 0.85 | 60Hz | WeSs-90kW/460V |
| 1222/2-100 | 100 | 460 | 167 | 87.5 | 0.86 | 60Hz | WeSs-110kW/460V |
| 1228/2-120 | 120 | 460 | 205 | 86 | 0.87 | 60Hz | WeSs-132kW/460V |
| 1228/2-140 | 140 | 460 | 232 | 87 | 0.87 | 60Hz | WeSs-160kW/460V |
| 1228/2-180 | 180 | 460 | 290 | 87.5 | 0.90 | 60Hz | WeSs-185kW/460V |
| 1234/2-220 | 220 | 460 | 363 | 87.5 | 0.87 | 60Hz | WeSs-225kW/460V |
| 1234/2-260 | 260 | 460 | 430 | 87.5 | 0.87 | 60Hz | WeSs-260kW/460V |
| 1234/2-300 | 300 | 460 | 495 | 87.5 | 0.87 | 60Hz | WeSs-300kW/460V |
| 1234/2-350 | 350 | 460 | 564 | 88.5 | 0.88 | 60Hz | WeSs-350kW/460V |
| 1234/2-410 | 410 | 460 | 665 | 88.5 | 0.875 | 60Hz | WeSs-410kW/460V |
Preguntas frecuentes
¿Cómo cotizo Tablero de control con arrancador suave?
Agregue el producto a la cotización y envíela por WhatsApp, o escríbanos directamente con la referencia. Un asesor de XECAR le responde con precio, disponibilidad y tiempo de entrega.
¿Qué datos necesito para seleccionar el modelo correcto?
Caudal requerido (m³/h), altura total o distancia de bombeo, tipo y tamaño de los sólidos, concentración de la mezcla, profundidad de trabajo y la energía disponible en el sitio. Con esos datos le recomendamos el modelo y la configuración.
¿Es compatible con mi bomba?
Envíenos la referencia y la potencia de su bomba (o una foto de la placa) y confirmamos la compatibilidad antes de cotizar.
¿Hacen envíos a toda Colombia?
Sí. XECAR despacha a todo el país y le acompaña en la selección del equipo y el suministro de repuestos.
